Descripción
Hartrol
Premium
Este Centro de Mecanizado cuenta con el propio Control CNC de Hartford, haciendo a las Máquinas más inteligentes y eficientes.
• Operación e interfaz mejoradas para la experiencia del Usuario
• Integrado con HartCAM, un CAD-CAM versátil y sencillo
• Máquina puede ser operada de forma remota a través de un Smart Phone
• Integrado con Control Mitsubishi
CONTROLES CNC OPCIONALES PARA ESTE EQUIPO:

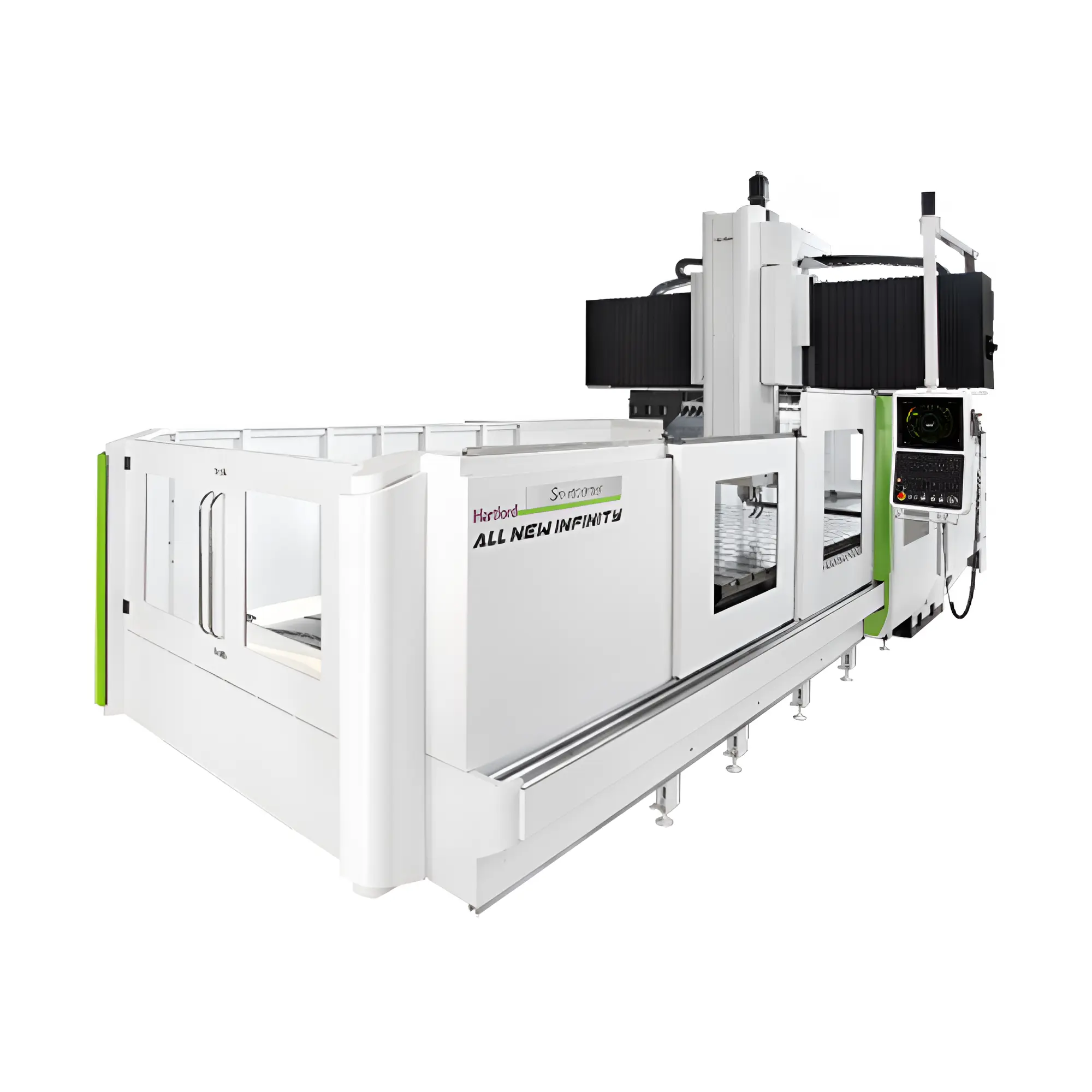

Serie HSA de 5 caras = Alta Rigidez + Alta Precisión

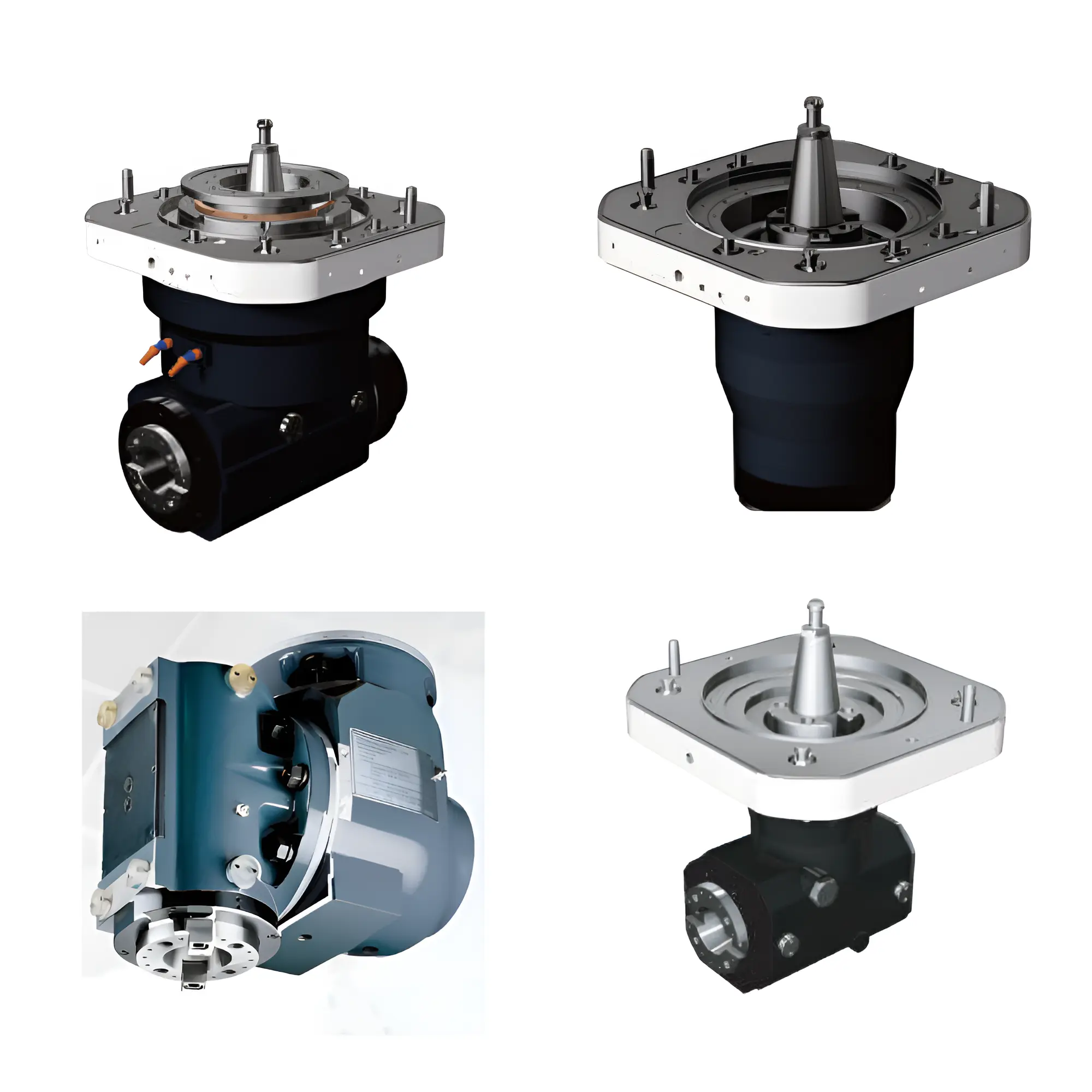

2. Elección múltiple de husillo. Cabezal de engranaje de fabricación propia de 8.000 rpm.
1. El Eje Z cuenta con cuatro guías lineales y con una estructura de unión con tecnología patentada. El soporte bidireccional proporciona un 20% de rigidez durante el proceso de corte, brindando un excelente rendimiento.
3. Husillo de fabricación propia, con desviación dentro de los 5μm.
4 guías lineales para el Eje Z
Cabezal de engranaje de 8.000 rpm (Fab. Propia)
30% de Rigidez Estructural Mejorada
1. El nuevo diseño de viga inclinada reduce eficazmente la vibración, mejorando además la precisión y la rugosidad de la superficie durante el corte.
El diseño de estructura optimizado permite mejorar la estabilidad de corte y la precisión dinámica
2. Columnas extra largas. El ancho de la unión entre la parte inferior de la columna y la base, fue aumentada a 1250 mm, reduciendo eficazmente la vibración general del proceso de corte.
3. Diseño de tres guías lineales en el Eje X para la serie HSA-x28/x32/x36, y diseño de dos guías para la serie HSA-x23/x27/x212. El diseño de tres guías lineales en el eje X se puede utilizar para resistir la torsión de rotación del proceso y mejorar la rigidez en más de un 50 %. Además, la carga máxima en la mesa de trabajo puede ser de 30000 Kg, lo que le permite satisfacer las necesidades de procesamiento y ayudar a alcanzar los requisitos de precisión y calidad.

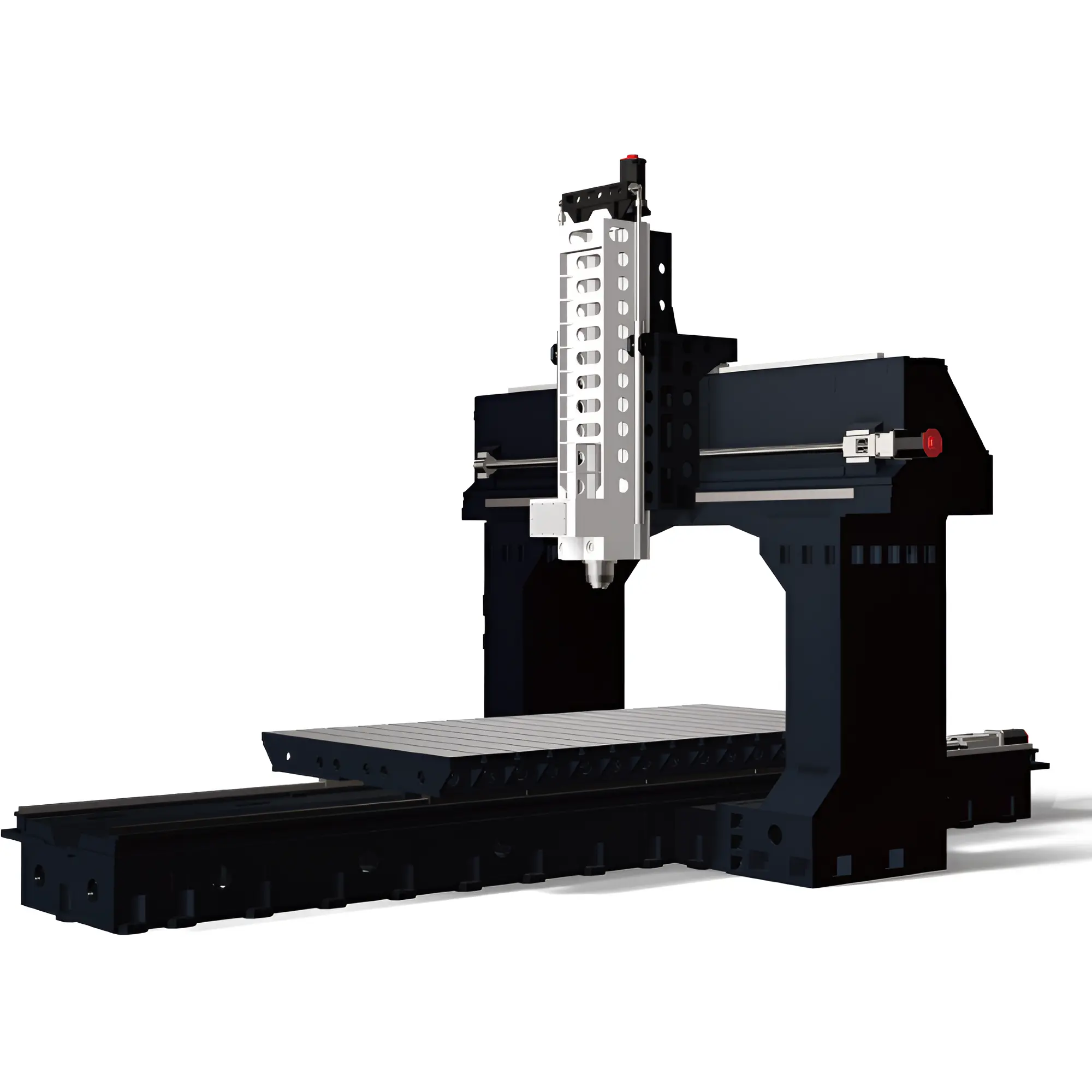

Diseño de viga inclinada
Tres guías lineales para el Eje X
Mecanismo de Soporte de Tornillo de Bolas
Accionamiento Directo de 3 Ejes
Alta Velocidad: Diseño de Servoaccionamiento y Contrapeso
1. Servo Motor de accionamiento directo de 3 ejes: Reduce eficazmente la reacción de transmisión en más del 30%.
El servo motor de accionamiento directo de 3 ejes mejora la eficiencia y la precisión. El sistema de contrapeso de Nitrógeno del Eje Z proporciona una gran estabilidad para el proceso de corte.
2. Diseño de contrapeso de Nitrógeno del Eje Z: Reduce el ruido de funcionamiento del tanque hidráulico, reduce la temperatura del aceite en un 50% y ahorra energía de manera efectiva en más de un 20%.
3. Con el soporte de Tornillo de bolas, es capaz de mejorar la flacidez del hundimiento del Tornillo y mejorar la precisión de posicionamiento y vida útil del Tornillo.
Soporte de Tornillo de bolas del Eje X: Su configuración es estándar para modelos de más de 5 metros. Para modelos de menos de 4 metros, su configuración es opcional.
Soporte de Tornillo de bolas del Eje Y: Su configuración es estándar para la Serie HSA-x36, y opcional para las Series HSA-x23/x27/x28.
Garantizamos la calidad total de cada Máquina, teniendo prácticamente cero defectos.
La tolerancia de precisión del contorno 3D se ajusta al siguiente estándar:
El resultado de la prueba de 114 puntos es aprobada dentro de la tolerancia (± 0,02 mm).
Verifiación en Máquina: La inspección 3D se emplea directamente basado en el sistema OMV, el cual garantiza que cada pieza de trabajo esté calificada. Así, se ve mejorada la eficiencia para reducir el tiempo de carga/descarga de la pieza de trabajo en la mesa.

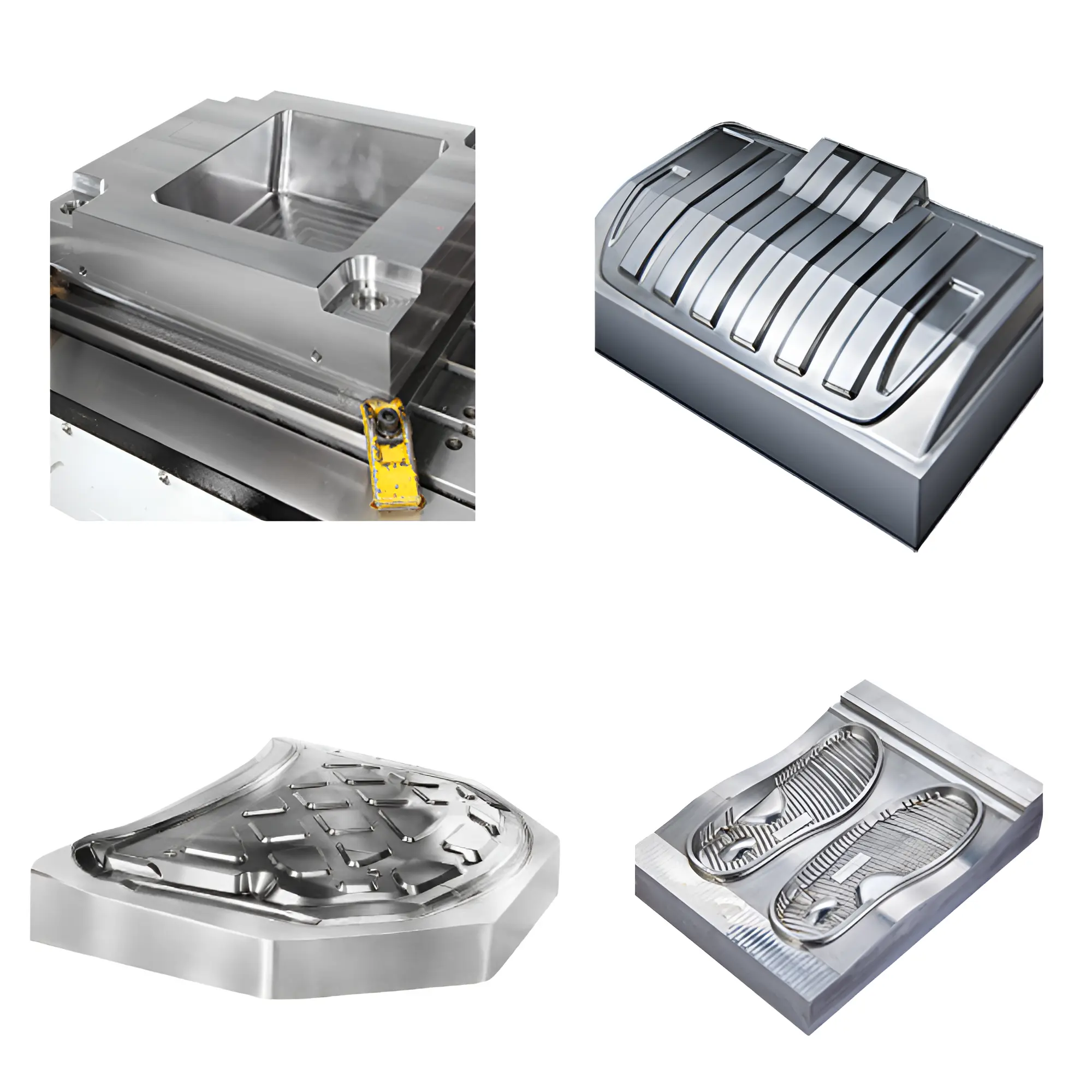

Demostraciones de Mecanizados con Fantástica Eficiencia y Precisión en procesos de Corte
