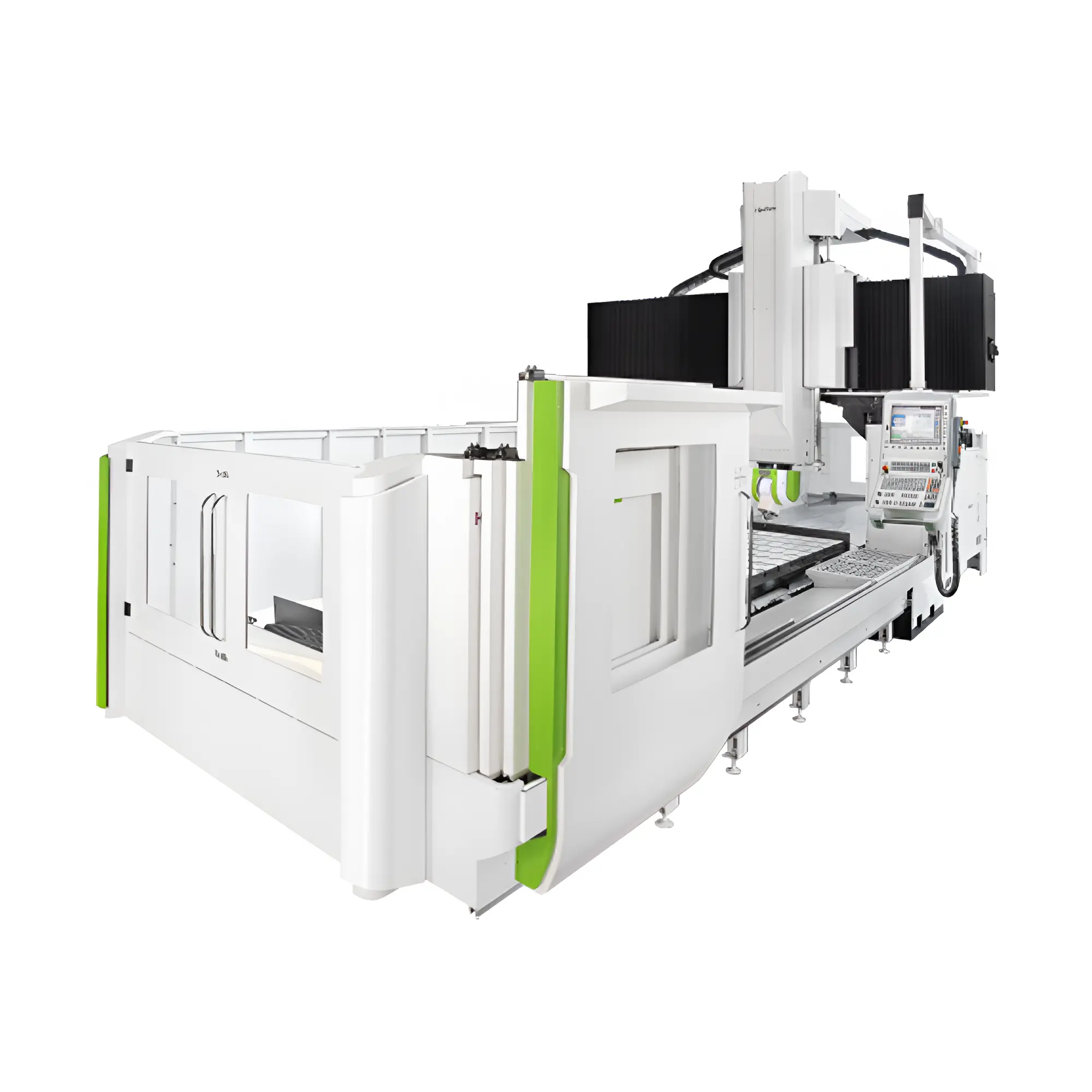

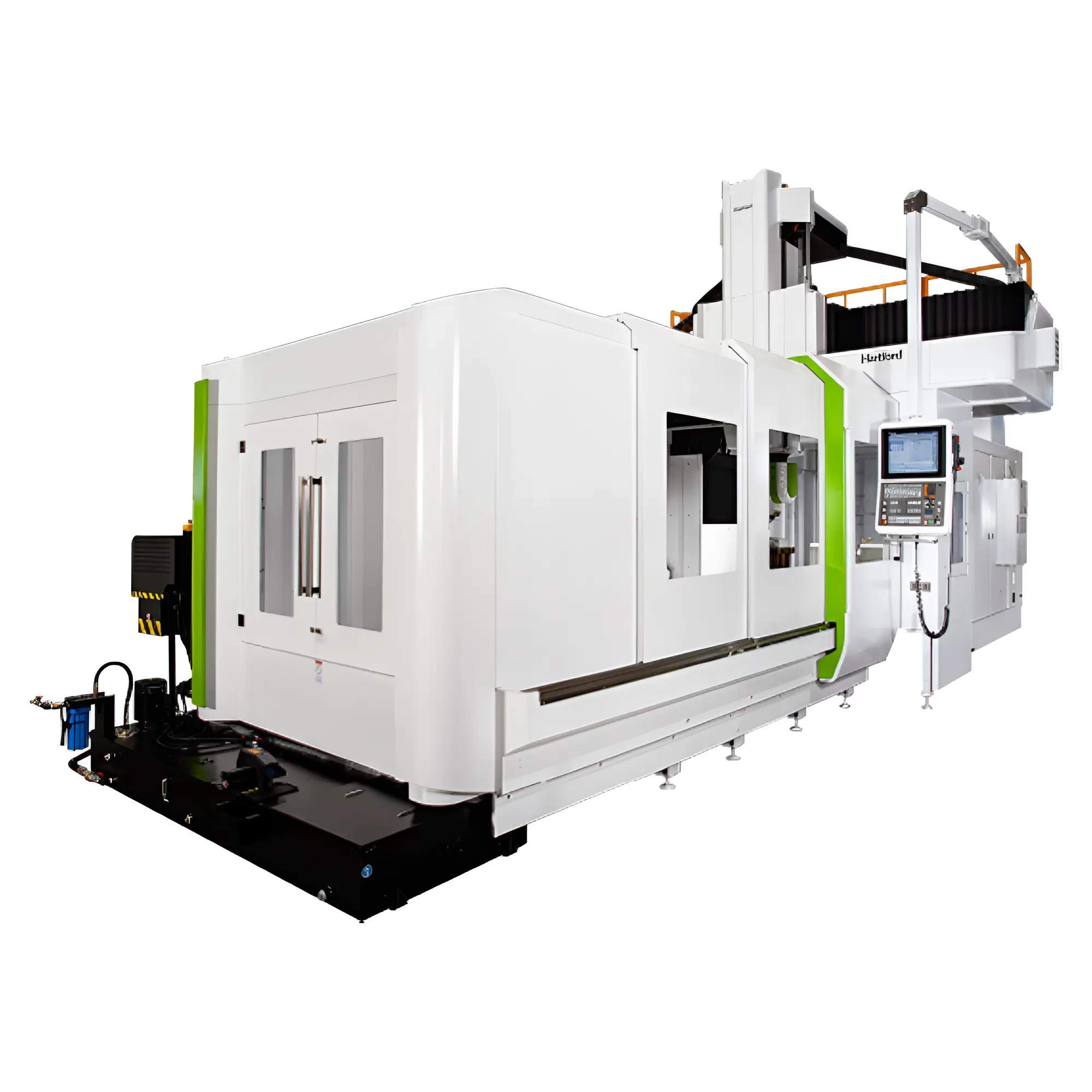

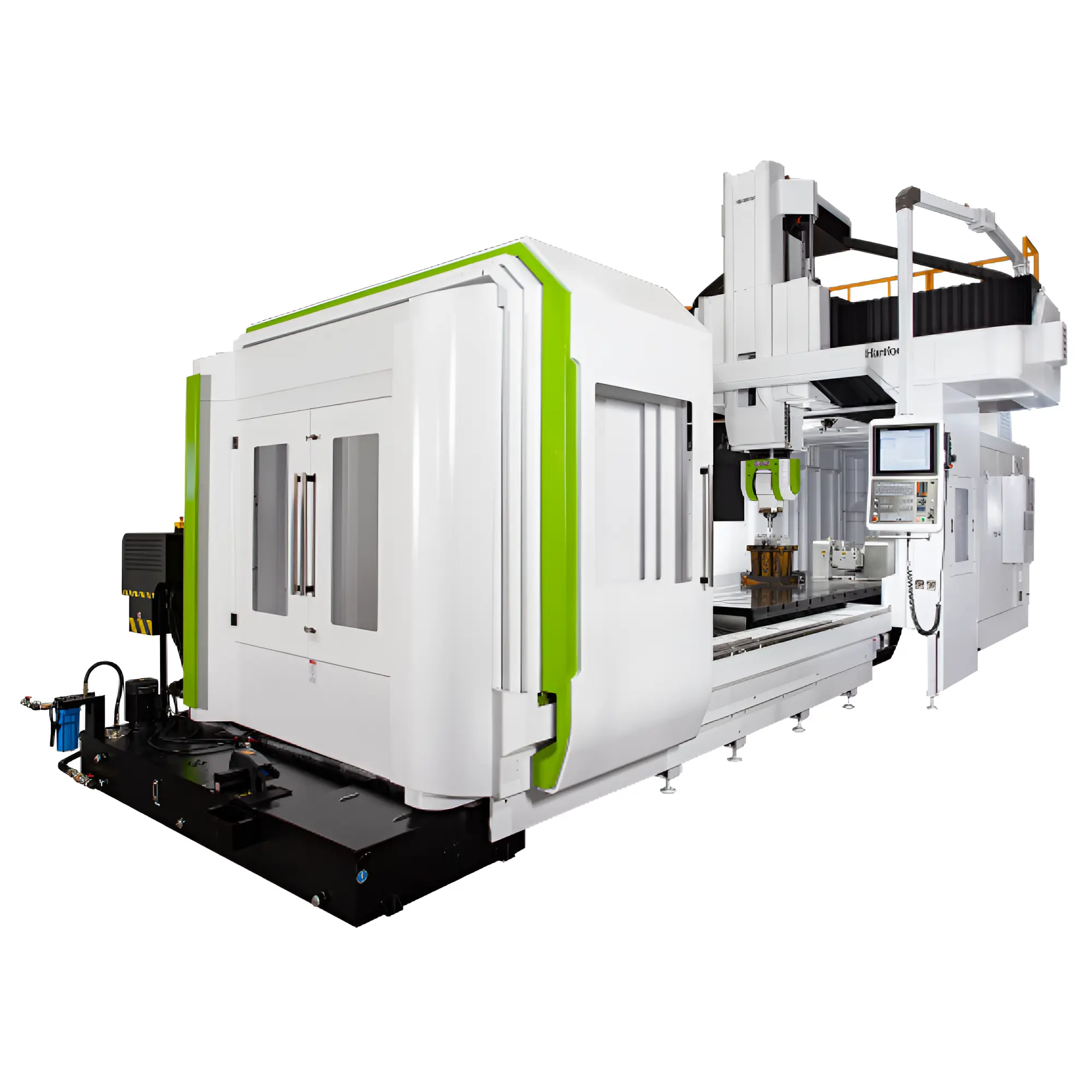

CENTROS DE MECANIZADO HARTFORD SERIE 5BC
Versatilidad / Envergadura
Centros de Mecanizado Doble Columna de 5 Ejes Simultáneos

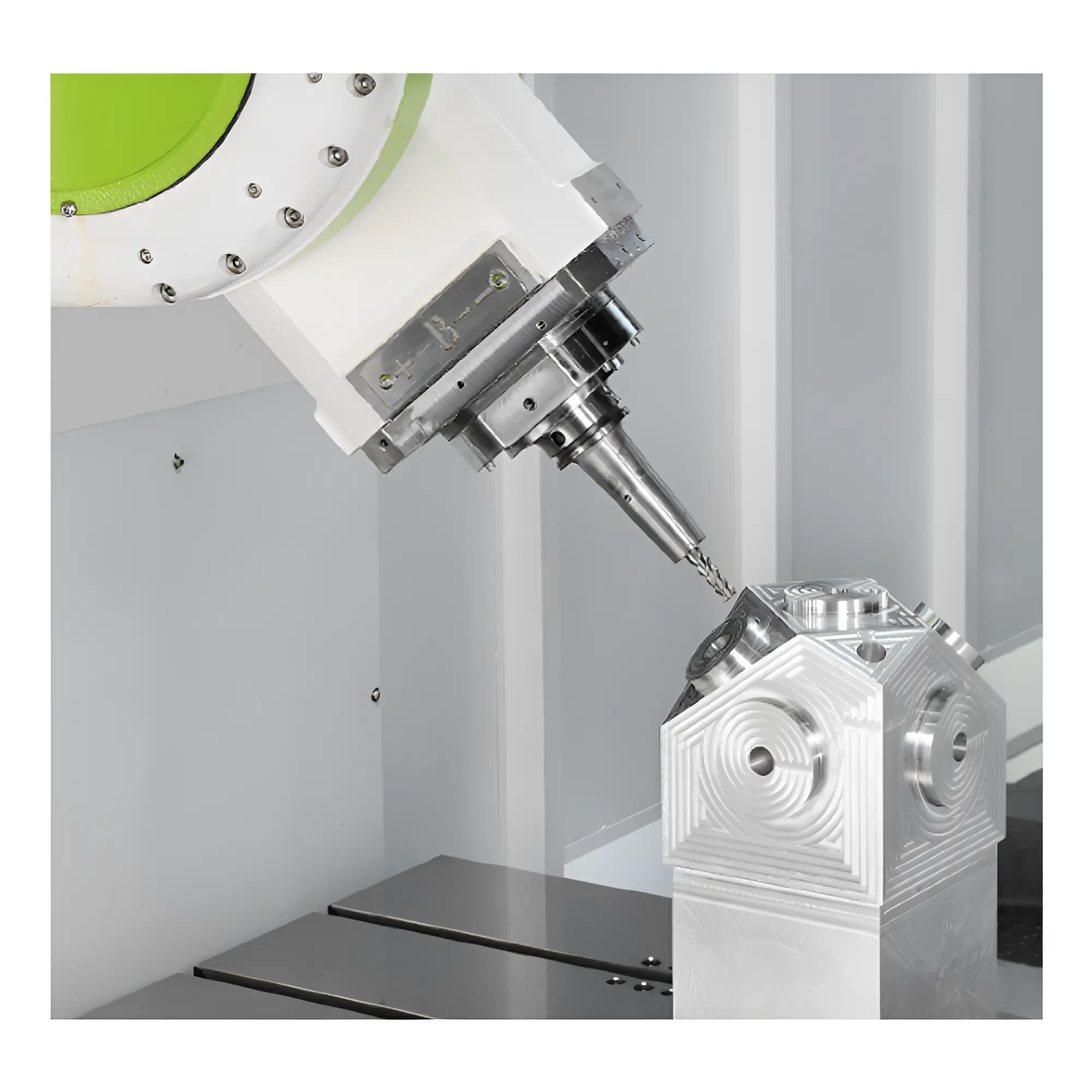

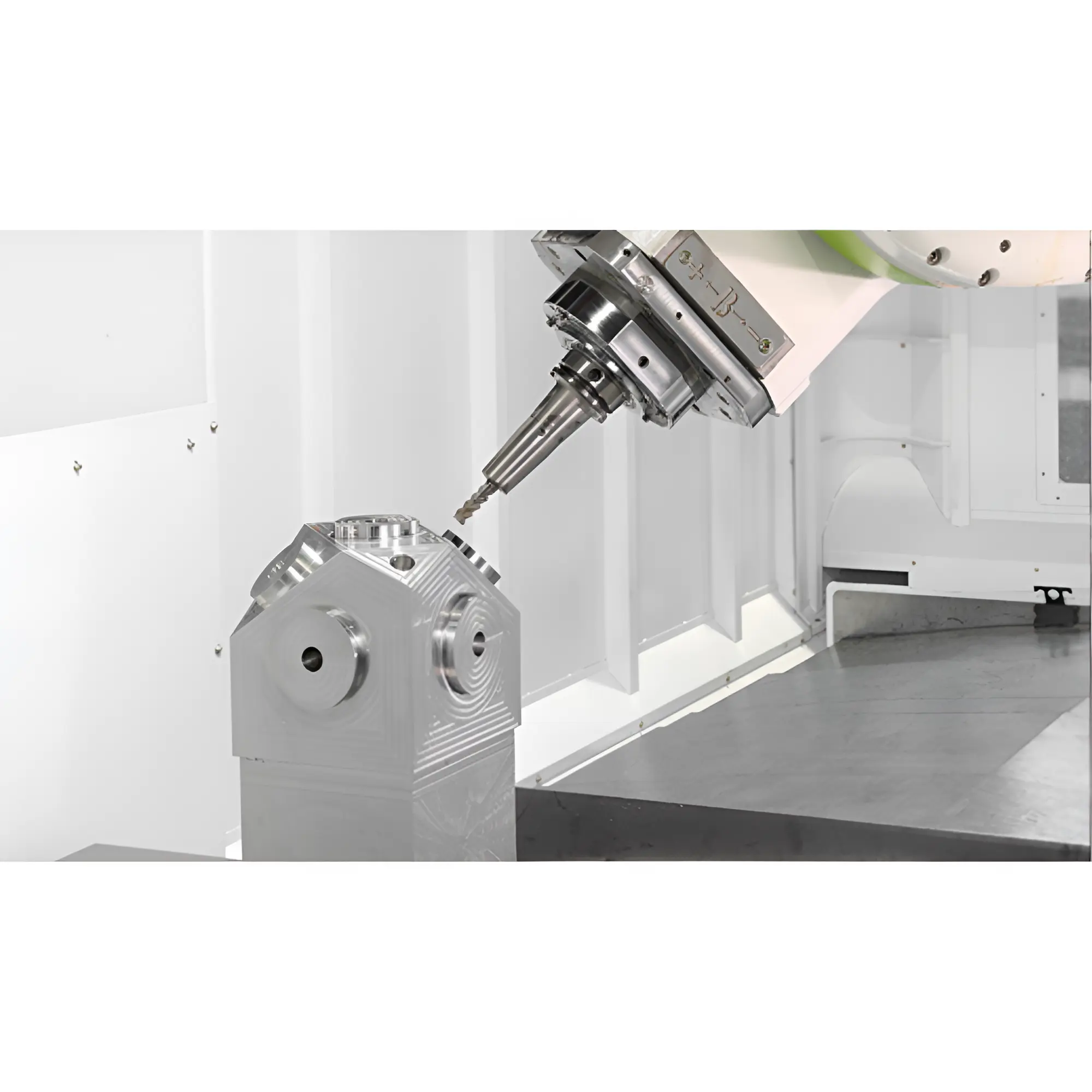

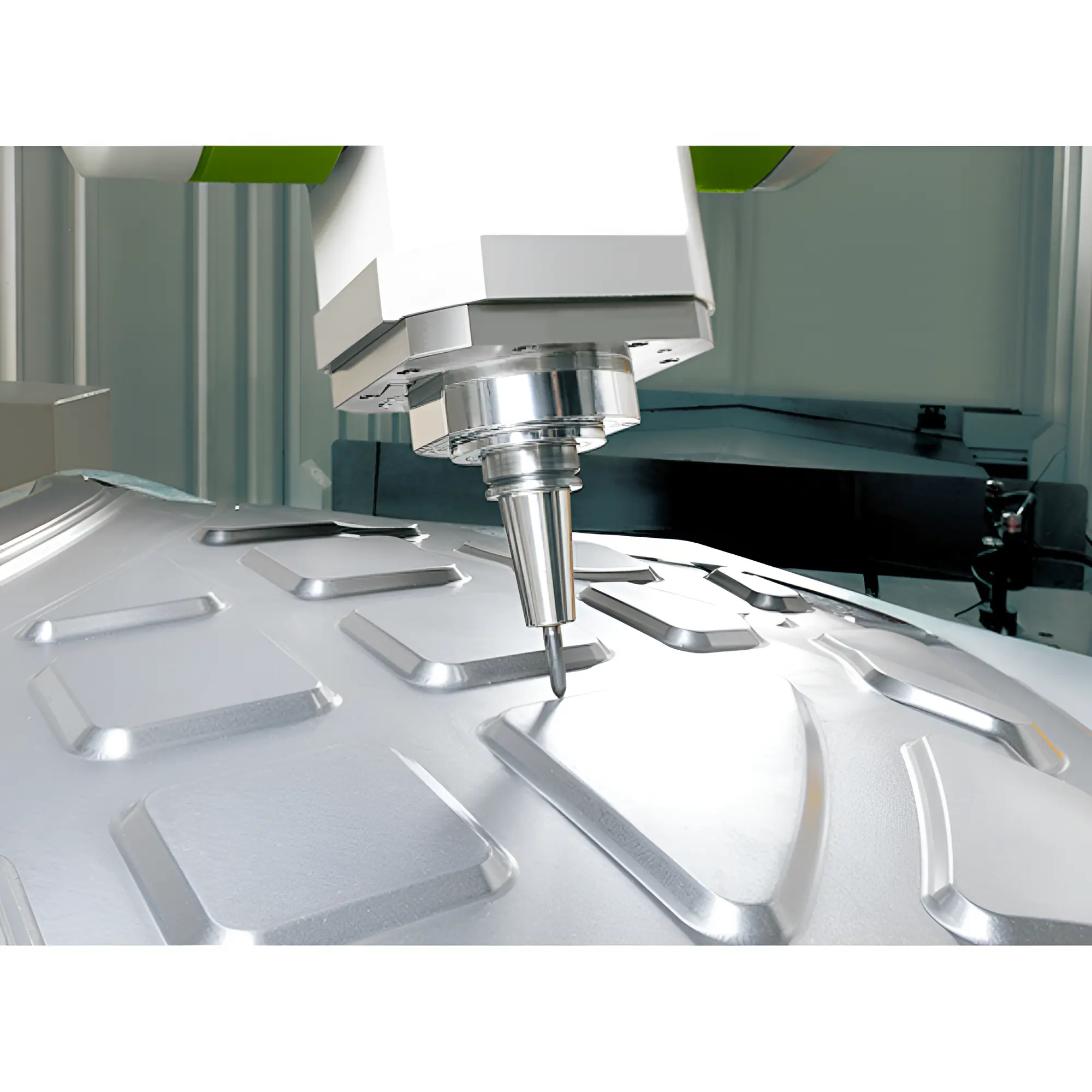

Serie de Máquinas de gran rigidez y capacidad, diseñadas para el mecanizado simultáneo de piezas de grandes dimensiones y geometrías complejas con alta precisión.
- Descripción
- Video - Demostración Serie 5BC
- Modelo 5BC-329
- Modelo 5BC-429
- Modelo 5BC-529
- Modelo 5BC-434
- Modelo 5BC-534
- Modelo 5BC-438
- Modelo 5BC-538
- Modelo 5BC-738
- Modelo 5BC-838
Video - Demostración Serie 5BC
Modelo 5BC-329
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-329:
| Superficie de Trabajo | 3000x2200 mm |
| Recorrido Eje X | 3000 mm |
| Recorrido Eje Y | 2900 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 10000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-429
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-429:
| Superficie de Trabajo | 4000x2200 mm |
| Recorrido Eje X | 4000 mm |
| Recorrido Eje Y | 2900 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 12000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-529
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-529:
| Superficie de Trabajo | 5000x2200 mm |
| Recorrido Eje X | 5000 mm |
| Recorrido Eje Y | 2900 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 15000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-434
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-434:
| Superficie de Trabajo | 4000x2200 mm |
| Recorrido Eje X | 4000 mm |
| Recorrido Eje Y | 3400 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 12000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-534
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-534:
| Superficie de Trabajo | 5000x2200 mm |
| Recorrido Eje X | 5000 mm |
| Recorrido Eje Y | 3400 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 15000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-438
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-438:
| Superficie de Trabajo | 4000x2500 mm |
| Recorrido Eje X | 4000 mm |
| Recorrido Eje Y | 3800 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 18000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-538
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-538:
| Superficie de Trabajo | 5000x2500 mm |
| Recorrido Eje X | 5000 mm |
| Recorrido Eje Y | 3800 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 20000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-738
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-738:
| Superficie de Trabajo | 7000x2500 mm |
| Recorrido Eje X | 7000 mm |
| Recorrido Eje Y | 3800 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 25000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
Modelo 5BC-838
A continuación, se muestran las especificaciones técnicas del Modelo 5BC-838:
| Superficie de Trabajo | 8000x2500 mm |
| Recorrido Eje X | 8000 mm |
| Recorrido Eje Y | 3800 mm |
| Recorrido Eje Z | 1000 mm (Opcional 1200 mm) |
| Recorrido Eje B (Basculante) | ±105° / ±110° |
| Recorrido Eje C (Rotación) | ±240° / ±360° |
| Máxima carga de la Mesa | 27000 Kg |
| Cono del Husillo | HSK-A63 / HSK-A100 |
| Velocidad del Husillo | 12.000 / 15.000 / 24.000 RPM |
| Potencia del Husillo | 29.5/37 kW (Opcional 34/43 kW) |
| Magazine de Herramientas (ATC) | 32 Herramientas (Opcional 40/60 Herramientas) |
| Tipo de Guías de los Ejes | Guías Lineales |
