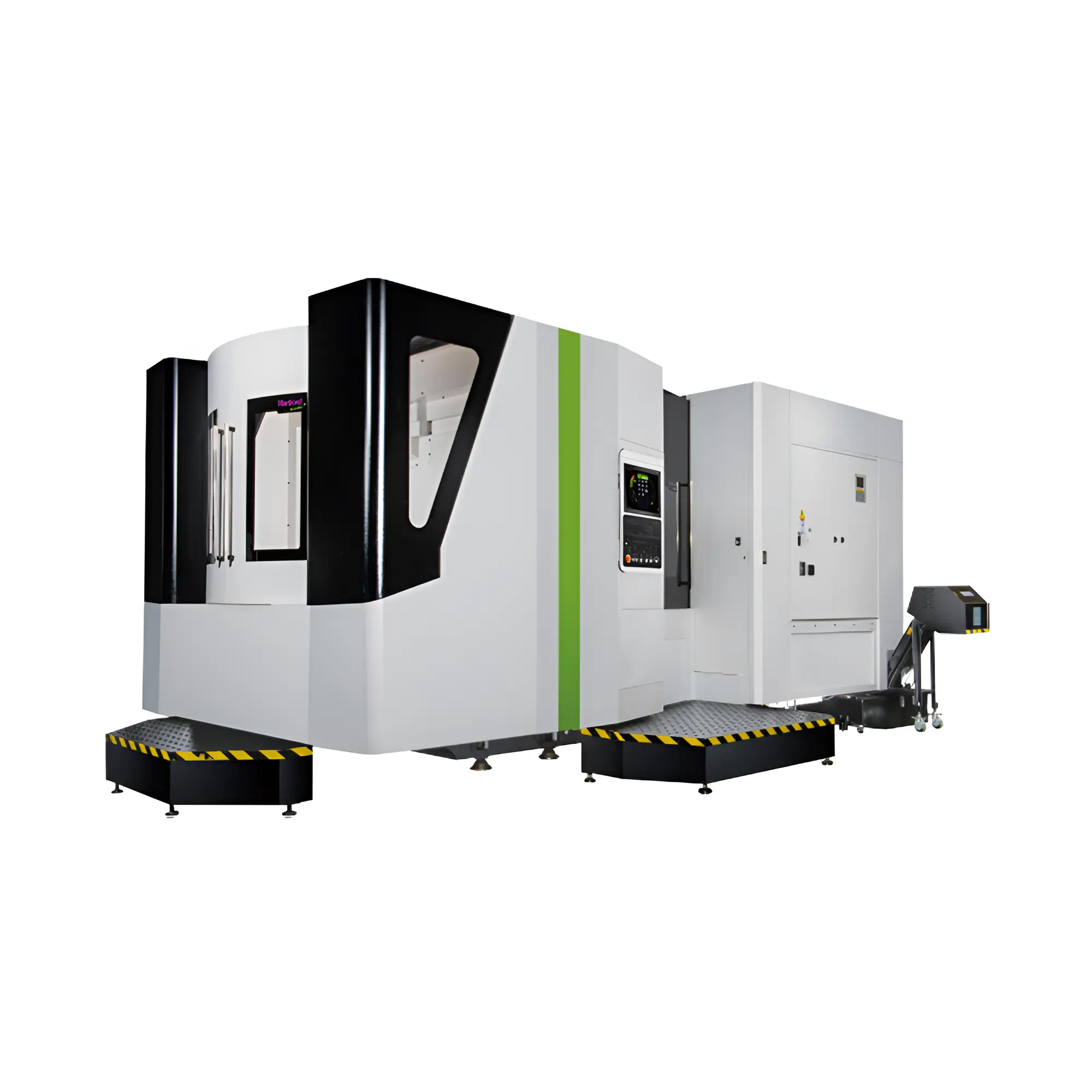

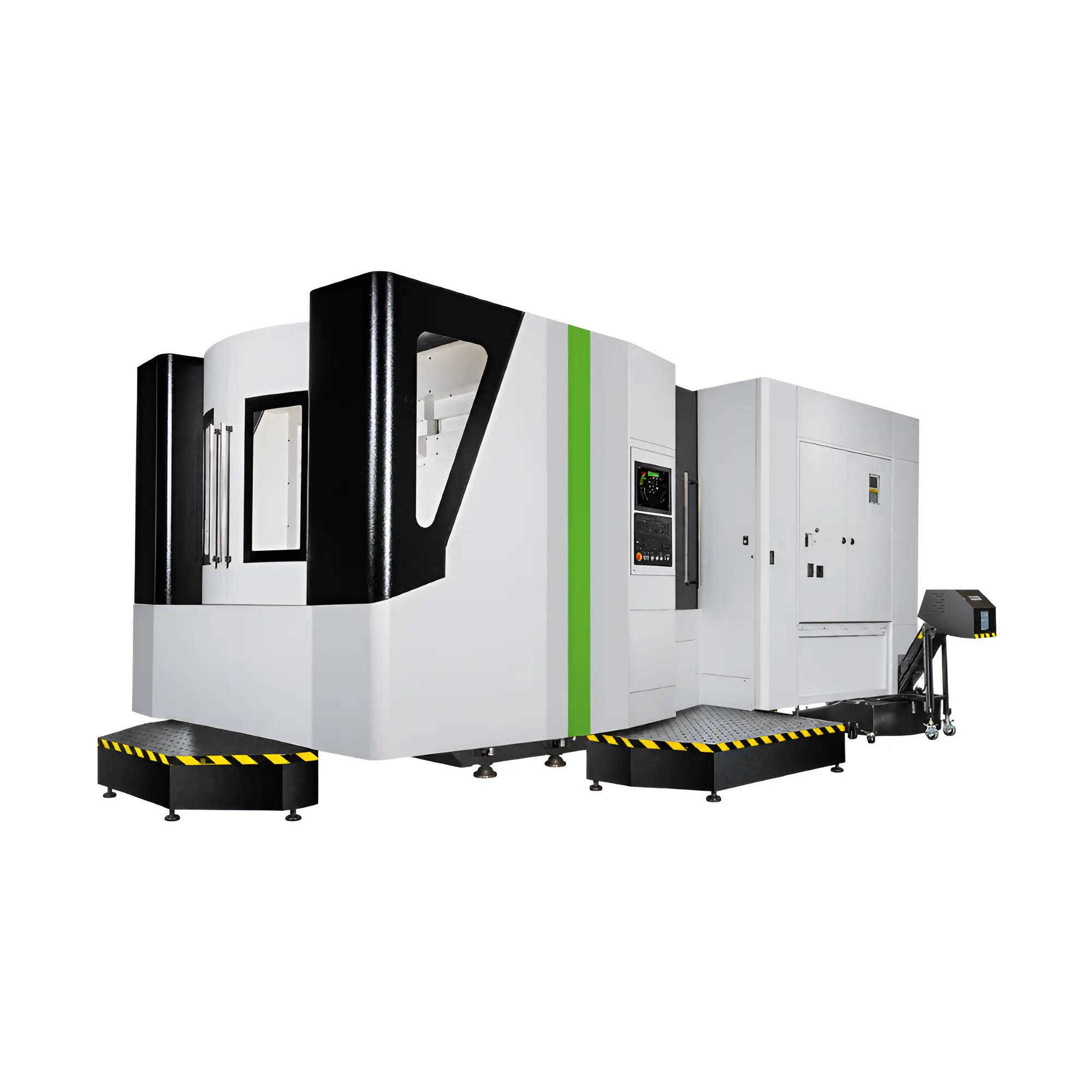

HARTFORD HMC SERIES

HARTFORD HMC SERIES

Base de Máquina Monolítica

Con alta rigidez, alta eficiencia y excelente precisión en el Mecanizado

Categoría:

Descripción

Slide Superando continuamente los límites de las Máquinas a través de la Tecnología de IA La precisión no se ve afectada por factores ambientales gracias a la aplicación de la Tecnología de IA. La eficiencia del mecanizado se ve mejorada mientras la temperatura ambiente de la Fábrica se mantiene constante, siendo tampoco afectada por el peso de la pieza de trabajo ni por el desgaste de las herramientas. Todo esto gracias a la función de operación automática, la cual es similar al piloto automático de Tesla. MONITOR CCD (CÁMARA IP) Monitoreo en vivo dentro de la Máquina a través de la Cámara IP MONITOR CCD (CÁMARA IP) Cálculo de la Condición del Mecanizado Los operadores pueden obtener parámetros sugeridos para mejorar la eficiencia general del proceso de corte. Base de Datos de Herramientas Acorta el tiempo de selección de herramientas y mejora la eficiencia de corte. Permite la operación segura, mejorando así la utilización de la Máquina Reporte de Alarmas Operación remota a través del Teléfono móvil Activa la función de la aplicación móvil para acceder inmediatamente a diversa información sobre la Máquina Transportador de Virutas con IA Ahorra el consumo de energía del motor del transportador de virutas. También, elimina virutas en masa de acuerdo con la corriente del husillo.

Hartrol

Premium

Este Centro de Mecanizado cuenta con el propio Control CNC de Hartford, haciendo a las Máquinas más inteligentes y eficientes.

• Operación e interfaz mejoradas para la experiencia del Usuario
• Integrado con HartCAM, un CAD-CAM versátil y sencillo
• Máquina puede ser operada de forma remota a través de un Smart Phone
• Integrado con Control Mitsubishi

Slide

CONTROLES CNC OPCIONALES PARA ESTE EQUIPO:

Slide

Serie HMC con Husillo de Alto Rendimiento

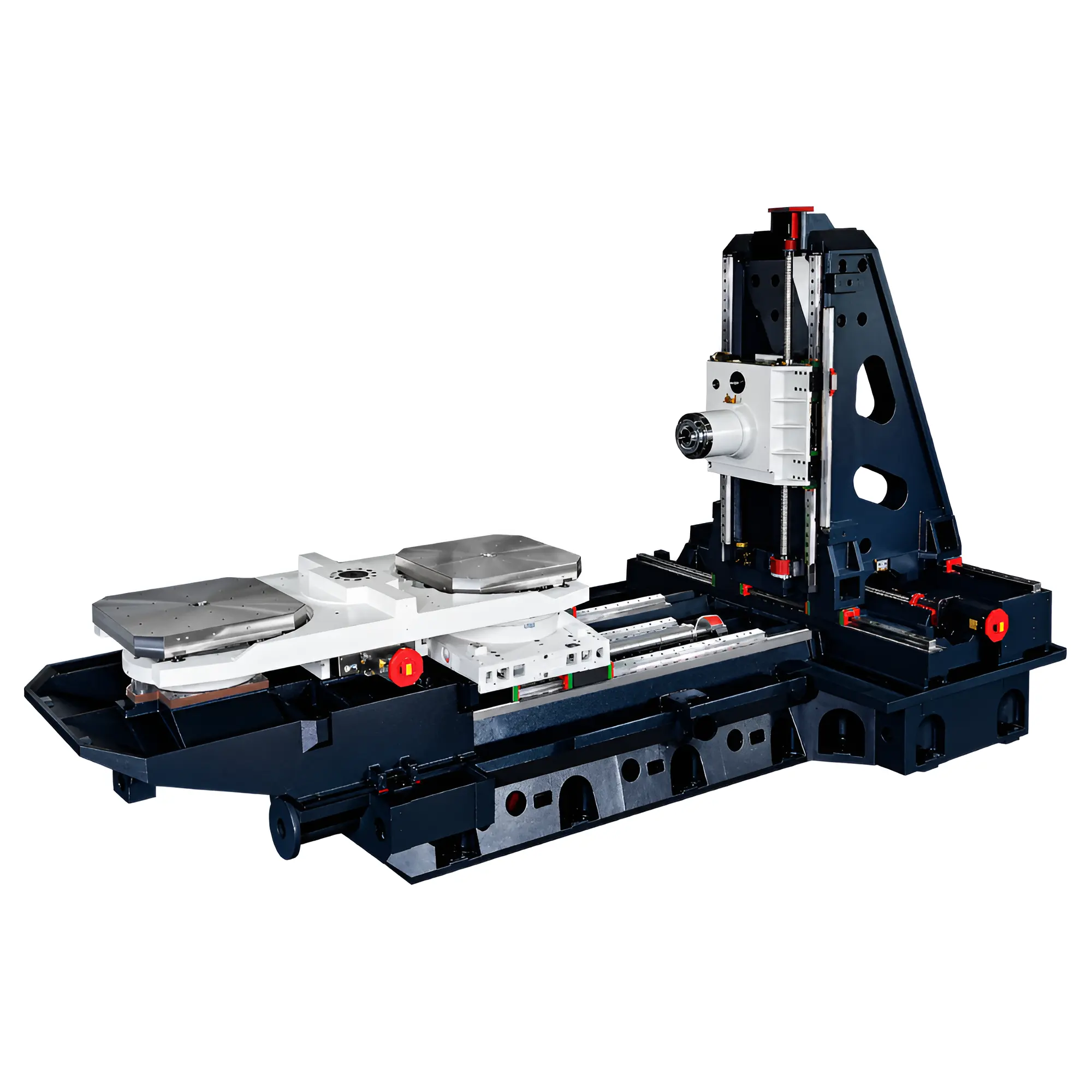

1. Diseño de una sola pieza en la columna, con el ancho un 25% más amplio, rigidez aumentada en un 15%, base en forma de T presenta alta estabilidad, diseño especial en guías lineales, la distancia entre guías lineales es de 580 mm; dentro de la fundición se encuentran las nervaduras antiflexión que absorben las vibraciones, lo que hace que la máquina sea perfecta para cortes pesados.

Rendimiento fantástico para cualquier aplicación de Mecanizado

2. Las exclusivas nervaduras en V proporcionan una estructura sólida para el Centro de Mecanizado Horizontal.

Slide Diversas Características del Centro de Mecanizado Horizontal 1. Cambiador automático de pallet: El sistema de Auto Pallet Changer está anclado en la base. El APC del HMC está integrado en la base de la máquina, lo que evita cualquier desviación de precisión. La velocidad de intercambio del APC es de 12 segundos (servo-accionado). 2. Chorro de aire en los conos de posicionamiento del Eje B: Los pallets se colocan sobre 4 conos en combinación con un chorro de aire en la superficie del cono y en la barra de tiro hidráulica. Proporciona alta rigidez y precisión del palet. Previene la entrada de virutas de corte o de fluido. Cambiador automático de Pallet Chorro de Aire en los conos del Eje B

Slide Husillo de tipo engranaje ISO 50 Diseño de una sola pieza en la carcasa del husillo y el cabezal

Slide Diseño de una sola Pieza en la Carcasa del Husillo. Husillo de tipo integrado. 1. El diseño de una sola pieza en la carcasa del husillo y en el cabezal aumenta la rigidez de la máquina y el rendimiento de corte, proporcionando un mayor soporte para el husillo. 2. Husillo de tipo engranaje ISO 50: Transmisión de dos pasos. Alto torque de salida a bajas velocidades, adecuado para cortes pesados. El engranaje recto con gran módulo proporciona una alta rigidez y una baja abrasión.

Slide El mismo nivel de rendimiento que las Máquinas Japonesas 1. Décadas de Tecnología de fabricación de herramientas de maquianaria, más la nueva y desarrollada tecnología de inteligencia artifical, hacen que la precisión, la eficiencia y el acabado del mecanizado sean prácticamente iguales al nivel de las máquinas Japonesas. 2. El "Tiempo de Ciclo de Súper Velocidad" hace que la eficiencia de corte sea entre un 15%-50% mayor que la de los pares Taiwaneses. Fresado Frontal Fresado Lateral Roscado Perforado • Modelo: HMC Series
• Husillo: ISO50 ; 18.5 kw
• Material: S45C

Slide Garantizamos la calidad total de cada Máquina, teniendo prácticamente cero defectos. La tolerancia de precisión del contorno 3D se ajusta al siguiente estándar: El resultado de la prueba de 114 puntos es aprobada dentro de la tolerancia (± 0,02 mm). Verifiación en Máquina: La inspección 3D se emplea directamente basado en el sistema OMV, el cual garantiza que cada pieza de trabajo esté calificada. Así, se ve mejorada la eficiencia para reducir el tiempo de carga/descarga de la pieza de trabajo en la mesa.

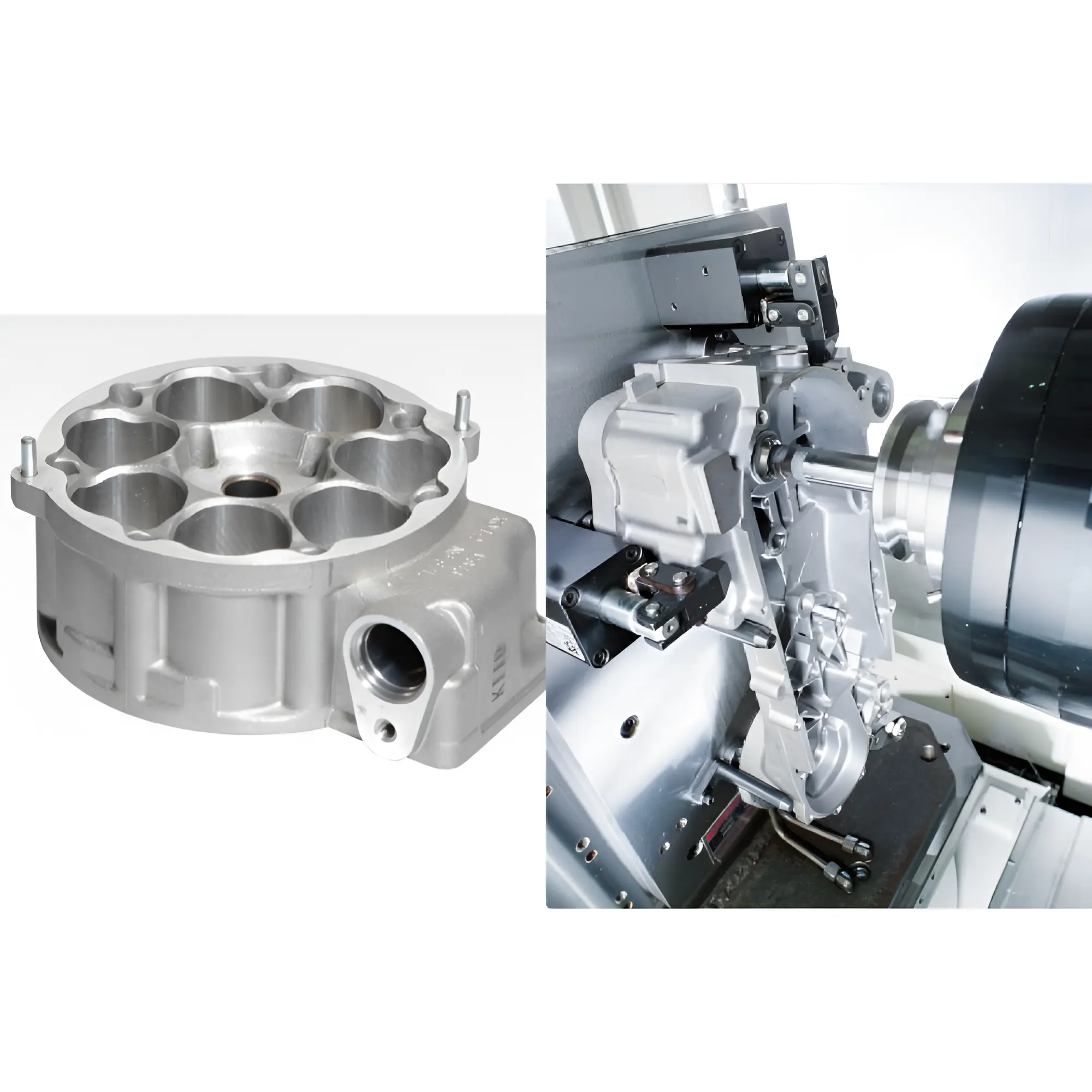

Slide Demostración de Mecanizados con fantástica precisión y suavidad

Modelo HMC-6

A continuación, se muestran las especificaciones técnicas del Modelo HMC-6:

Superficie de Trabajo630x630 mm
Máxima carga de la Mesa600 Kg
Recorrido Eje X750 mm
Recorrido Eje Y700 mm
Recorrido Eje Z650 mm
Husillo Nose TaperISO50
Velocidad del Husillo6.000 RPM
Almacenamiento de HerramientasA: 40 / 60 / 90
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo HMC-8

A continuación, se muestran las especificaciones técnicas del Modelo HMC-8:

Superficie de Trabajo800x800 mm
Máxima carga de la Mesa1500 Kg
Recorrido Eje X1000 mm
Recorrido Eje Y850 mm
Recorrido Eje Z950 mm
Husillo Nose TaperISO50
Velocidad del Husillo(Cabezal de Engranajes)6.000 RPM
Velocidad del Husillo (Integrado)10.000 RPM
Almacenamiento de HerramientasA: 30 / 40 / 60 / 90
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo HMC-10

A continuación, se muestran las especificaciones técnicas del Modelo HMC-10:

Superficie de Trabajo1000x1000 mm
Máxima carga de la Mesa2000 Kg
Recorrido Eje X1300 mm
Recorrido Eje Y1000 mm
Recorrido Eje Z1150 mm
Husillo Nose TaperISO50
Velocidad del Husillo(Cabezal de Engranajes)6.000 RPM
Velocidad del Husillo (Integrado)10.000 RPM
Almacenamiento de HerramientasA: 30 / 40 / 60
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo HMC-600

A continuación, se muestran las especificaciones técnicas del Modelo HMC-600:

Superficie de Trabajo630x630 mm
Máxima carga de la Mesa600 Kg
Recorrido Eje X750 mm
Recorrido Eje Y700 mm
Recorrido Eje Z650 mm
Husillo Nose TaperISO50
Velocidad del Husillo(Cabezal de Engranajes)6.000 RPM
Almacenamiento de HerramientasA: 40 / 60 / 90
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo HMC-800

A continuación, se muestran las especificaciones técnicas del Modelo HMC-800:

Superficie de Trabajo800x800 mm
Máxima carga de la Mesa1500 Kg
Recorrido Eje X1000 mm
Recorrido Eje Y850 mm
Recorrido Eje Z950 mm
Husillo Nose TaperISO50
Velocidad del Husillo(Cabezal de Engranajes)6.000 RPM
Velocidad del Husillo (Integrado)10.000 RPM
Almacenamiento de HerramientasA: 40 / 60 / 90
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo HMC-1000

A continuación, se muestran las especificaciones técnicas del Modelo HMC-1000:

Superficie de Trabajo1000x1000 mm
Máxima carga de la Mesa2000 Kg
Recorrido Eje X1300 mm
Recorrido Eje Y1000 mm
Recorrido Eje Z1150 mm
Husillo Nose TaperISO50
Velocidad del Husillo(Cabezal de Engranajes)6.000 RPM
Velocidad del Husillo (Integrado)10.000 RPM
Almacenamiento de HerramientasA: 40 / 60 / 90
Control CNCHartrol Premium / FANUC / Mitsubishi
