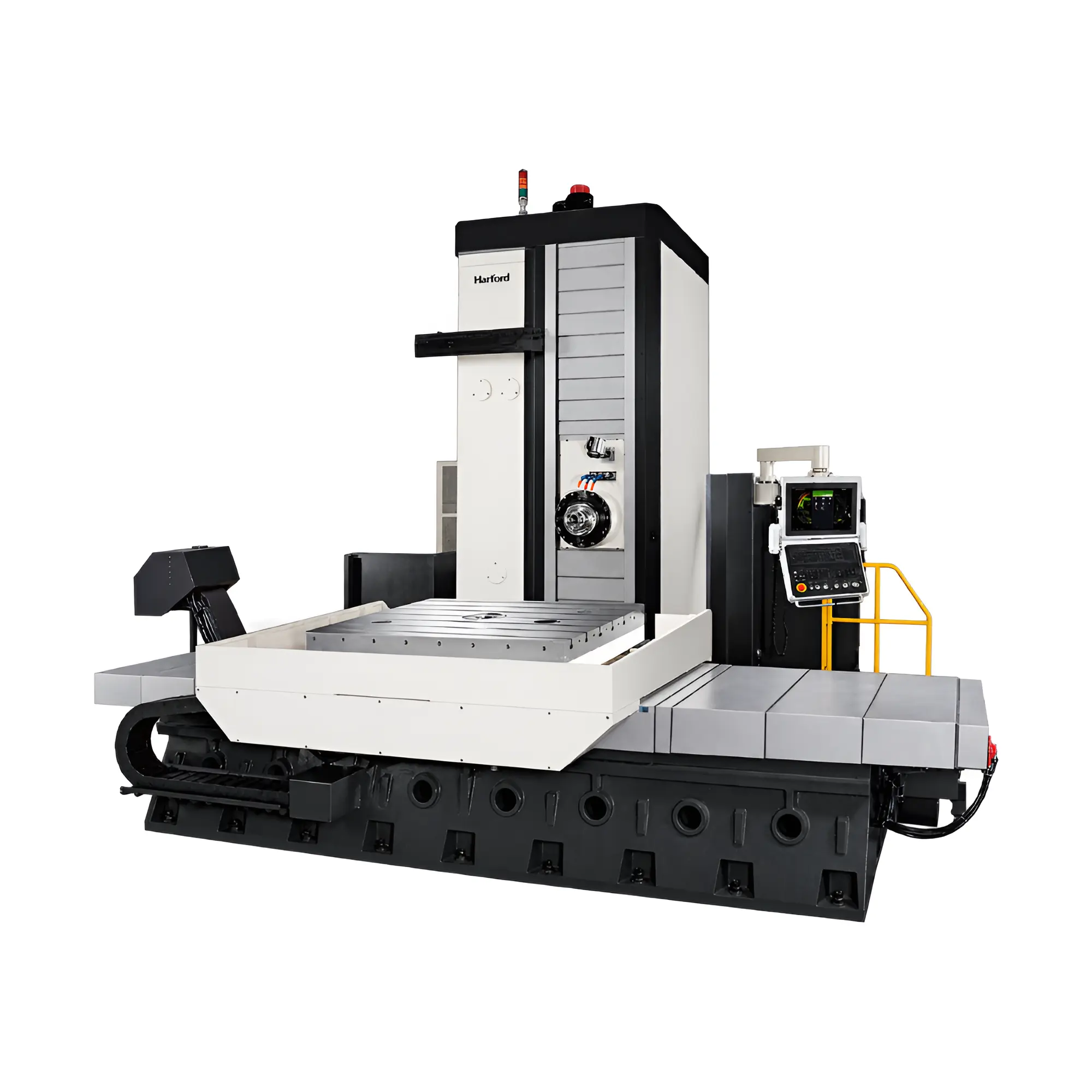

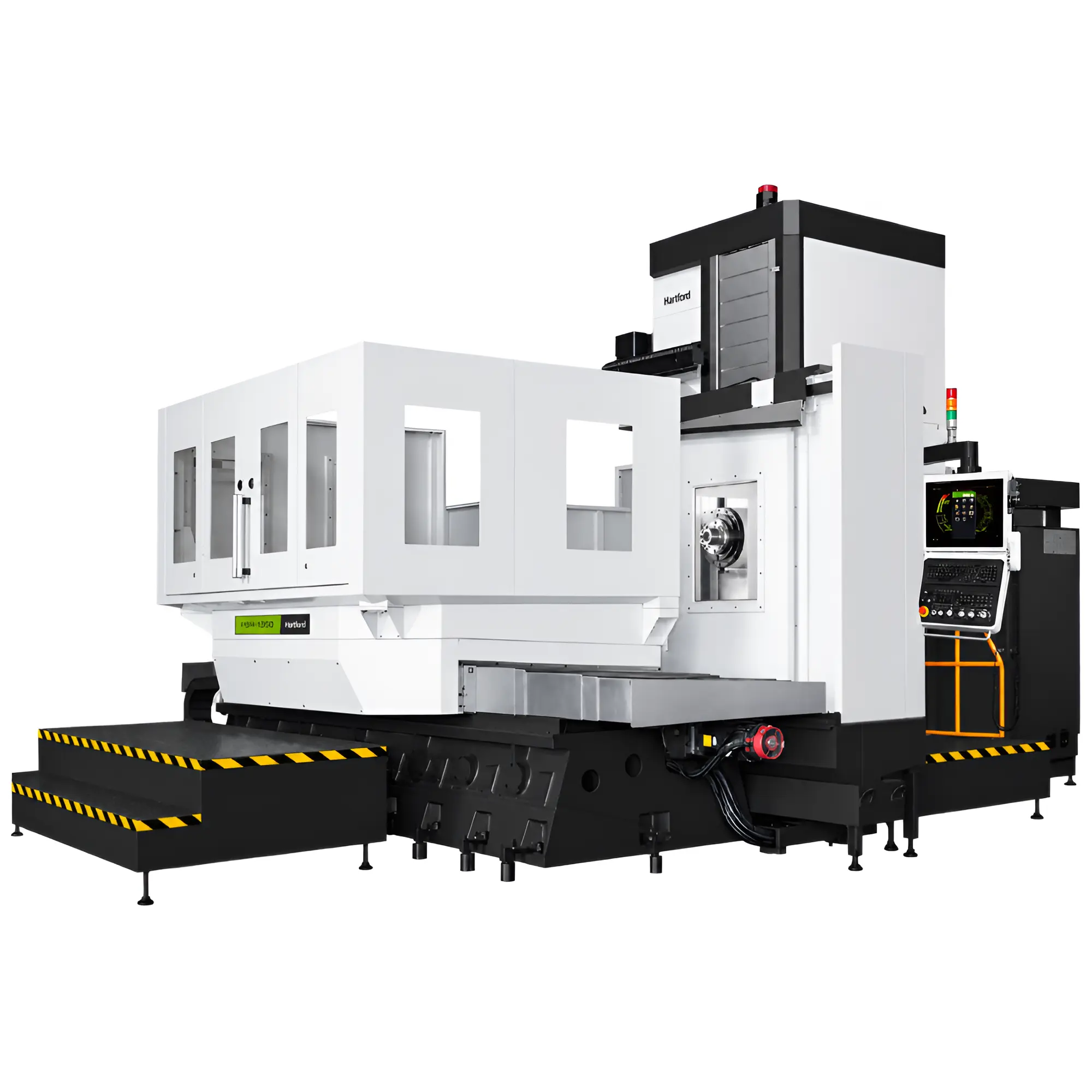

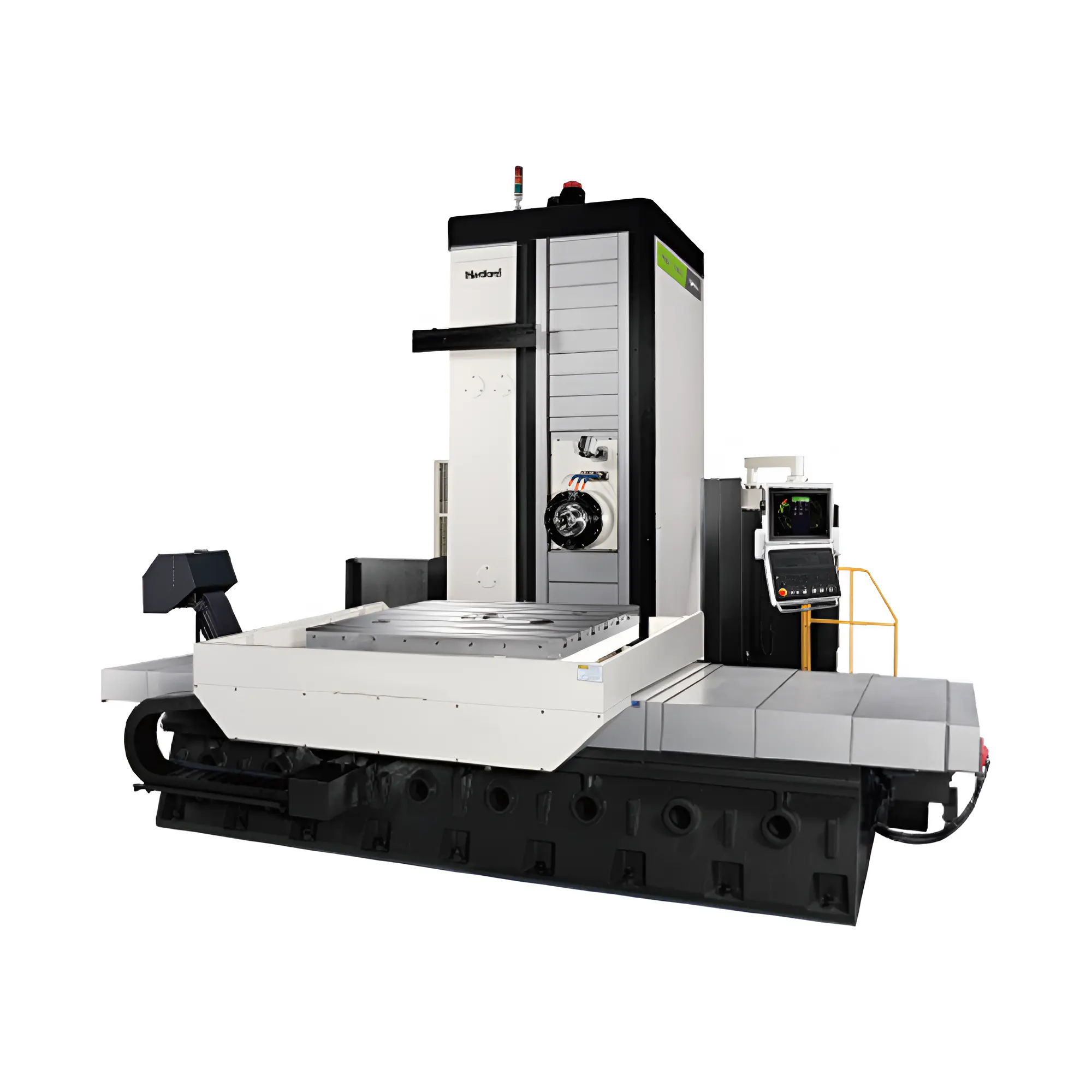

HARTFORD PBM SERIES

HARTFORD PBM SERIES

Mandrinadora Horizontal de Alta Precisión

Eficiencia y Capacidad de corte optimizadas para estas fresadoras de alta precisión

Categoría:

Descripción

Slide Superando continuamente los límites de las Máquinas a través de la Tecnología de IA La precisión no se ve afectada por factores ambientales gracias a la aplicación de la Tecnología de IA. La eficiencia del mecanizado se ve mejorada mientras la temperatura ambiente de la Fábrica se mantiene constante, siendo tampoco afectada por el peso de la pieza de trabajo ni por el desgaste de las herramientas, siempre que esté equipado con las aplicaciones desarrolladas por Hartford. MONITOR CCD (CÁMARA IP) Monitoreo en vivo dentro de la Máquina a través de la Cámara IP MONITOR CCD (CÁMARA IP) AFC- Control Automático de Alimentación (Sin Hardware) Aumenta en un 21% la eficiencia en cortes pesados (por ejemplo, en fresado frontal y lateral). Informe de Alarma Operación segura, mejorando la utilización de la Máquina. HartCAM (CAD/CAM) Con funciones de programación y edición conversacionales, puede generar de manera eficiente programas de corte a partir del archivo de dibujo. Compensación Térmica Bi-Axial Capaz de realizar automáticamente una compensación térmica en el momento adecuado, siendo capaz de reducir la tolerancia de temperatura en más de un 50%. No afecta la precisión de corte ni la vida útil de la Máquina. Ayuda a ahorrar combustible, hasta en un 50%. Sistema de Lubricación Inteligente

Hartrol

Premium

Este Centro de Mecanizado cuenta con el propio Control CNC de Hartford, haciendo a las Máquinas más inteligentes y eficientes.

• Operación e interfaz mejoradas para la experiencia del Usuario
• Integrado con HartCAM, un CAD-CAM versátil y sencillo
• Máquina puede ser operada de forma remota a través de un Smart Phone
• Integrado con Control Mitsubishi

Slide

CONTROLES CNC OPCIONALES PARA ESTE EQUIPO:

Slide

Alta Rigidez, Alta Precisión

1. Diseño de columna de gran tamaño (PBM-115), logrando una mayor estabilidad durante el corte.
• Distancia entre las guías de caja: 700 mm (PBM-115A), y de 780 mm (PBM-135 A, B y C).
• Grosor de la guía de caja: 80 mm (PBM-115A), y de 100 mm (PBM-135 A, B y C).
• Ancho de la superficie de la guía de caja: 180 mm

Resistente, Robutso y Duradero para la Serie PBM

2. Diseño especial de la estructura de la base delantera y trasera, contando con un diseño de base amplia.
• Distancia entre las guías de caja: 1040 mm (PBM-115A), y de 1140 mm (PBM-135 A, B y C)
• Ancho de la guía de caja (base delantera): 200 mm
• Ancho de la guía de caja (base trasera): 180 mm (PBM-115A), y de 250 mm (PBM-135 A, B y C).

Slide Estructura de Alta Rigidez 1. Sistema de transmisión de los Ejes X/Y/Z:
• Los Ejes X y Z están diseñados con reductor planetario que mejora en general el torque del accionamiento axial.
• El Eje Y es de accionamiento directo, ofreciendo alta velocidad y menos ruido. 2. Eje W apoyado por dos guías lineales:
• Aumenta la rigidez de soporte del Eje W
• Aumenta la precisión del Eje W
• Entrega una mayor capacidad de soporte

Slide Husillo de precisión de alta resistencia Husillo de alta rigidez

Slide Husillo de Alta rigidez y Alta Precisión 1. Husillo de precisión de alta resistencia: El husillo soportado por rodamientos de clase D4 garantizan una precisión de funcionamiento dinámico superior. 2. Husillo de alta rigidez:
• Permite un cambio de velocidad de 4 pasos, entregando una mayor salida de torque y durabilidad. El Torque del Husillo es de 2005 N/m (26kw) para el modelo PBM-115A, y de 6494 N/m (37kw) para los modelos PBM-135 (A, B y C).
• El husillo es una construcción de tipo caja muy rígida.
• Asegura una máxima estabilidad durante el corte de mandrinado.

Slide Eficiencia de Corte entre un 15% y un 20% Superior que la de sus pares Taiwaneses Décadas de tecnología de fabricación de maquinaria y herramientas, sumado a la nueva y desarrollada tecnología de Inteligencia Artificial, hacen que la precisión, la eficiencia y el acabado del mecanizado sean prácticamente iguales al nivel de las máquinas Japonesas.

Slide Garantizamos la calidad total de cada Máquina, teniendo prácticamente cero defectos. La tolerancia de precisión del contorno 3D se ajusta al siguiente estándar: El resultado de la prueba de 114 puntos es aprobada dentro de la tolerancia (± 0,02 mm). Verifiación en Máquina: La inspección 3D se emplea directamente basado en el sistema OMV, el cual garantiza que cada pieza de trabajo esté calificada. Así, se ve mejorada la eficiencia para reducir el tiempo de carga/descarga de la pieza de trabajo en la mesa.

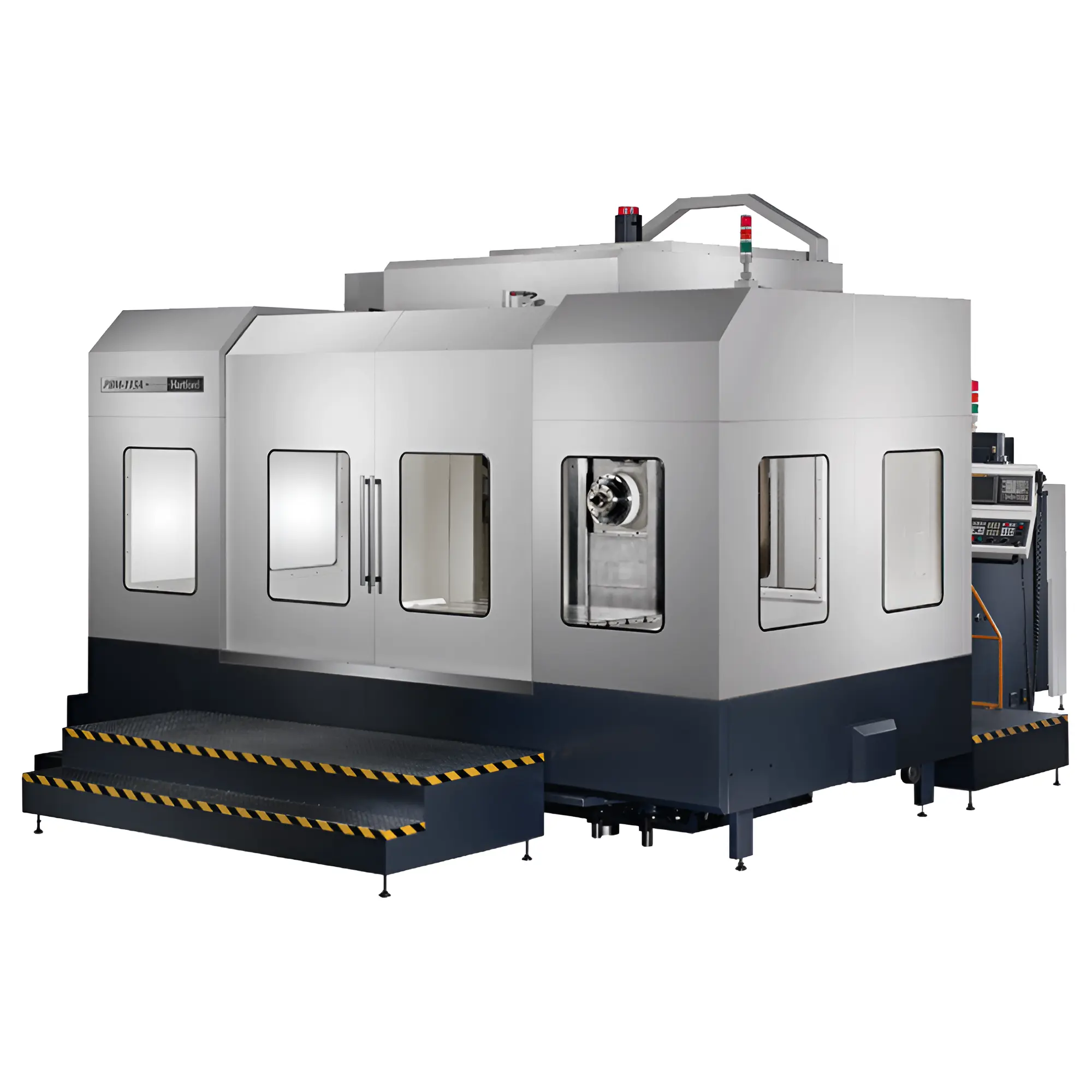

Modelo PBM-115A

A continuación, se muestran las especificaciones técnicas del Modelo PBM-115A:

Superficie de Trabajo1400x1600 mm
Máxima carga de la Mesa8000 Kg
Recorrido Eje X2000 mm
Recorrido Eje Y1600 mm
Recorrido Eje Z1500 mm
Recorrido Eje W500 mm
Husillo Nose TaperISO50
Velocidad del Husillo3.000 RPM
Almacenamiento de HerramientasA: 32 / 40 / 60
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo PBM-135A

A continuación, se muestran las especificaciones técnicas del Modelo PBM-135A:

Superficie de Trabajo1400x1600 mm
Máxima carga de la Mesa8000 Kg
Recorrido Eje X2500 mm ; 3000 / 4000 mm (óptimo)
Recorrido Eje Y2000 mm ; 2500 mm (óptimo)
Recorrido Eje Z1500 mm ; 2000 mm (óptimo)
Recorrido Eje W700 mm
Husillo Nose TaperISO50
Velocidad del Husillo2.500 RPM
Almacenamiento de HerramientasA: 32 / 40 / 60
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo PBM-135B

A continuación, se muestran las especificaciones técnicas del Modelo PBM-135B:

Superficie de Trabajo1600x1800 mm
Máxima carga de la Mesa12000 Kg
Recorrido Eje X2500 mm ; 3000 / 4000 mm (óptimo)
Recorrido Eje Y2000 mm ; 2500 mm (óptimo)
Recorrido Eje Z1500 mm ; 2000 mm (óptimo)
Recorrido Eje W700 mm
Husillo Nose TaperISO50
Velocidad del Husillo2.500 RPM
Almacenamiento de HerramientasA: 32 / 40 / 60
Control CNCHartrol Premium / FANUC / Mitsubishi

Modelo PBM-135C

A continuación, se muestran las especificaciones técnicas del Modelo PBM-135C:

Superficie de Trabajo1800x2000 mm
Máxima carga de la Mesa15000 Kg
Recorrido Eje X3000 mm ; 4000 mm (óptimo)
Recorrido Eje Y2000 mm ; 2500 mm (óptimo)
Recorrido Eje Z1500 mm ; 2000 mm (óptimo)
Recorrido Eje W700 mm
Husillo Nose TaperISO50
Velocidad del Husillo2.500 RPM
Almacenamiento de HerramientasA: 32 / 40 / 60
Control CNCHartrol Premium / FANUC / Mitsubishi
